To貼片數字AD型熱釋電紅外傳感器
輸出方式：數字信號輸出
窗口尺寸：3*4mm
感應距離：6M（透鏡SB-SF-01） 不同距離詳見透鏡選型
感應角度：120°（水平方向）
工作電壓：2.2-5.5V
靜態功耗：＜15uA
推薦配套IC：定制化單片機

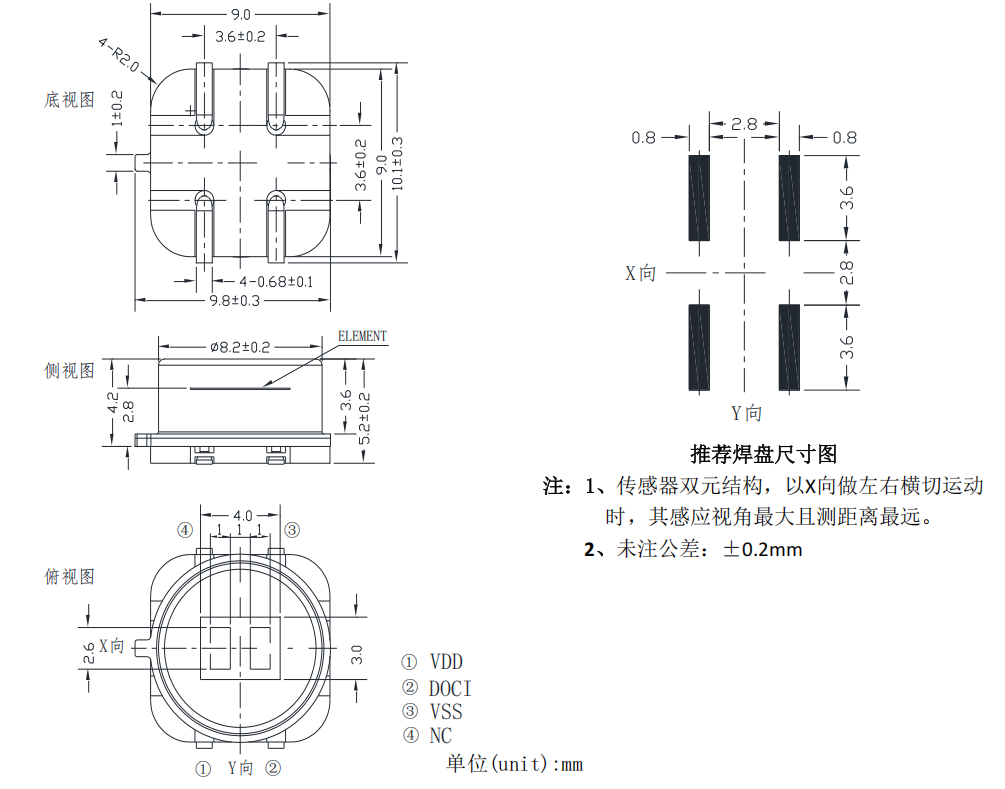

S23-S330Y是森霸傳感SMD數字AD型熱釋電紅外傳感器。
SMD回流焊貼裝工藝
16位數字信號處理
單線串行數據
低電壓、微功耗
參量 符號 最小值 最大值 單位 工作溫度 TST -30 70 ℃ 視野角度 θ X=120° Y=100° ° 存儲溫度 TST -40 80 ℃ 探測波長 λ 5 14 μm
注意事項
傳感器的出廠參數,均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系,使用時請綜合考慮。
傳感器內部敏感元件較為薄脆,使用時請輕拿輕放,高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片,使用時請勿用手或硬物直接接觸。
